製品詳細
適応サイズ
- 絶縁被覆付閉端接続子：CE-1、CE-2、CE-5
仕様
- 全長：186mm
- 重量：235g
- JAN：4952520008133
- パッケージサイズ：230x90x23mm
- 小箱入数：6
サイズ(mm)
- 186
- 73
- 20
- 4
- 56
製品特徴

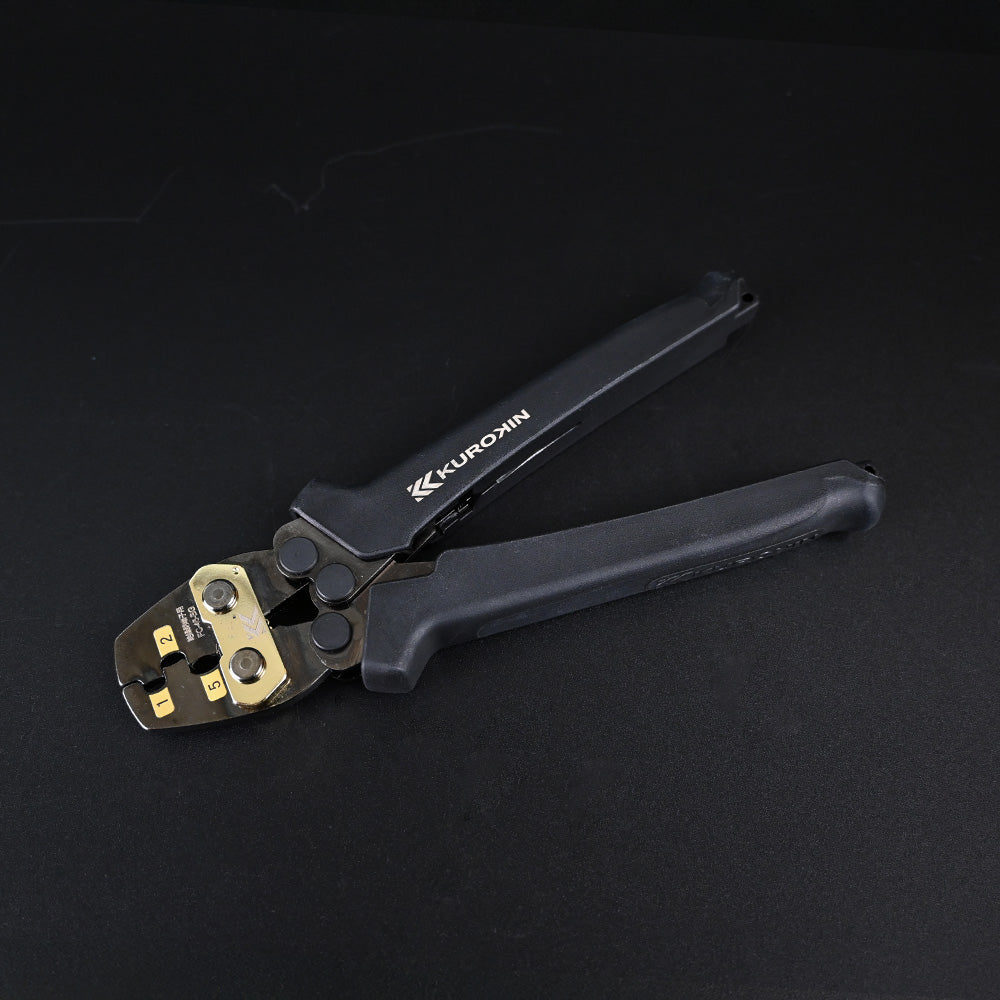

作業性を追求した圧着工具
ダイスの圧着面積を最小限に抑えることで、力を一点に集中させ、軽い力でも確実に端子を圧着できる設計となっています。これにより、連続作業やサイズの大きい端子など、力を要する圧着作業でも手への負担を大幅に軽減。作業者の疲労を軽減し、長時間の使用でも快適に作業を続けられるため、作業性を大きく向上させることができます。
安心して使える高い安全形状
安全性にも配慮した設計を採用。本体金属部分の露出を抑えたグリップ形状により、作業時に手が本体金属部分へ直接触れにくくなっています。特に刃先に近い位置で握る場合は、握り込んだ際にグリップが本体に覆いかぶさる構造となっており、万が一の活線でも、安全性を確保。安心して作業に集中できます。
長く使える高耐久設計
耐久性に優れた角バネを採用。従来製品で使用されている丸バネに比べ、角バネは構造的に高い耐久性を誇ります。特に破損しやすいバネ部分において、4万回の耐久試験をクリアしており、過酷な使用環境でも安心。
部品の劣化によるトラブルを抑え、長く安心してご使用いただける圧着工具です。
作業負担を軽減したグリップ
グリップくびれ部は端子の仮止めまでの握り込みの際に握り込みやすいよう、幅を狭く設計。手が小さい方でも指がかかりやすく、力が入れやすい設計です。
また長めのグリップを採用し、力の必要な大きな端子を圧着する際、グリップの外側に握りなおすことでテコの原理で軽い力で圧着が可能。ラクに圧着ができるため、圧着にかかる作業時間が短縮されます。
使いやすさを徹底した機能
端子の仮止め機能をはじめ、端子の入れ間違いを起こしにくいダイスの凹み形状に沿った表記デザイン、グリップが抜けにくい本体形状など、現場でつかいやすく1丁を長くご使用いただける機能を搭載しています。
使用方法
- ハンドルを強く握り、ラチェットが解除されるとハンドルが開きます。

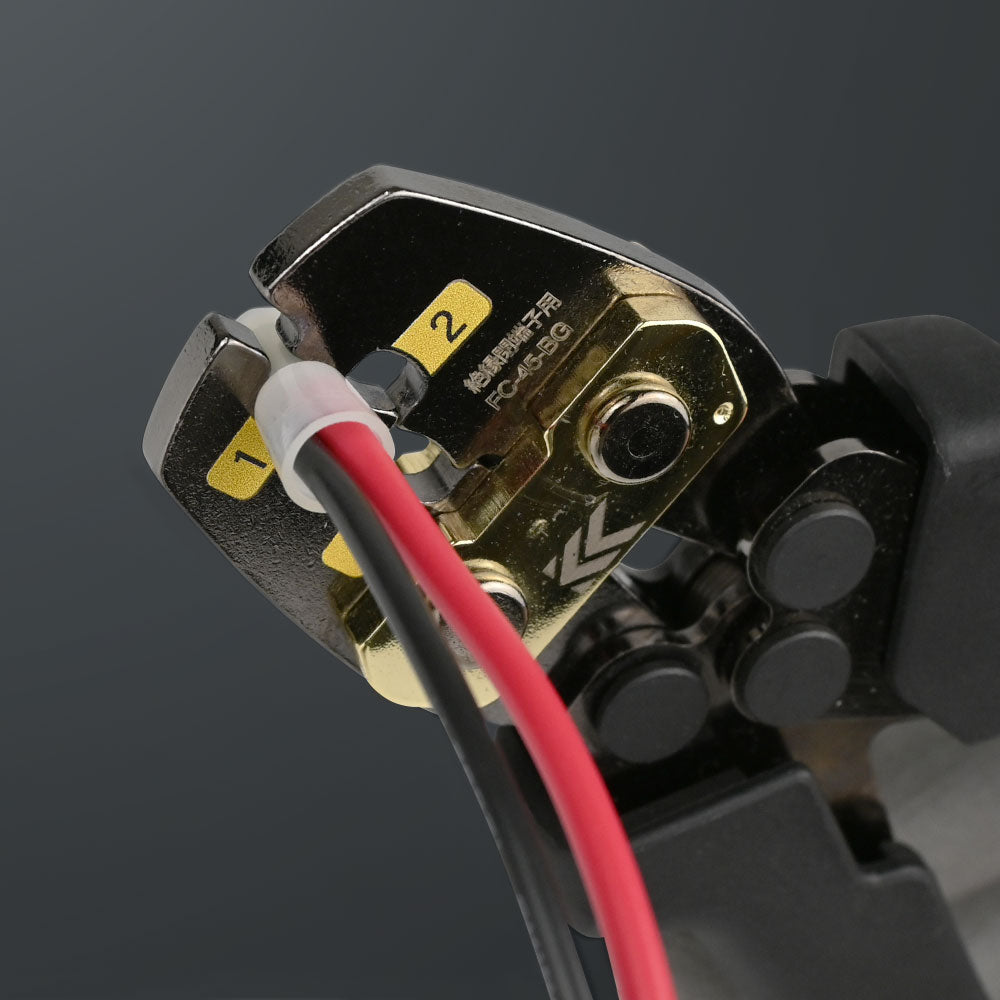

- 圧着する接続子をサイズを確認の上、ダイスの凹部に乗せ、ハンドルを軽く握り図のように固定します。
- 適切な長さに被覆を剥いだ電線を接続子に挿入します。
- ラチェットが解除されるまでハンドルを強く握り、圧着します。
- 接続子を取り出し、正しく圧着されていることを確認します。
注意事項
- 電気の流れている物やその付近での圧着は行わないでください。感電の恐れがあります。
- ご使用前に各部に損傷が無いかをチェックし、損傷がある場合は修理に出してください。
- 仕様･適合サイズ以外で使用しないでください。使用はしないで下さい。
- 本来の用途･目的以外で使用しないでください。
- 作業時は周りの安全を確かめてご使用ください。
- 保護メガネ等を着用して作業してください。
- ラチェットを外しての使用、改造等は行わないでください。
- 圧着成形が完了し、ハンドルが開くまで荷重を加えてください。
- ラチェットの解除前にハンドルを無理に開いたり、全開にする前に閉じないでください。
- 不具合や損傷を確認された場合は使用を中断し、修理に出してください。
- 圧着不良が原因による、あらゆる損害につきまして、当社は一切責任を負いかねます。
